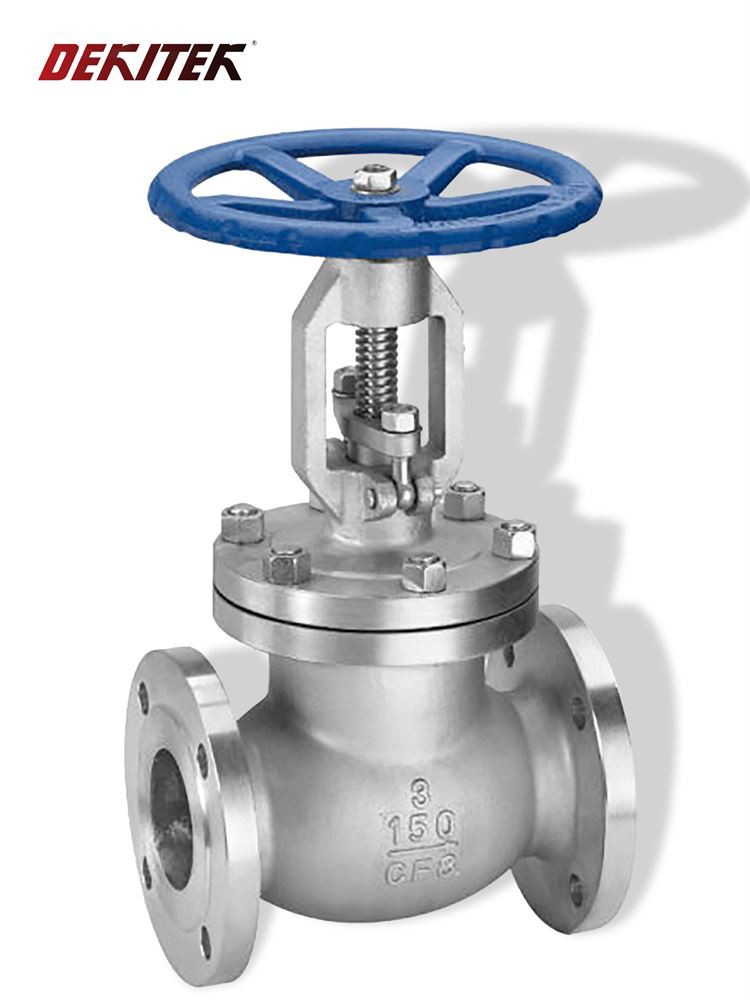

O supapă cu glob din oțel turnat este un tip de supapă care este utilizat în mod obișnuit pentru a controla fluxul de fluide într-o conductă. Este proiectat cu un corp în formă de glob și un disc sau dop mobil care poate fi folosit pentru a regla fluxul de fluid prin supapă.
Avantajele supapei cu glob din oțel turnat
Durabilitate
Supapele cu glob din oțel turnat sunt foarte durabile și capabile să reziste la presiuni și temperaturi ridicate. Sunt proiectate pentru a fi de lungă durată și rezistente la uzură, făcându-le potrivite pentru utilizare în aplicații industriale solicitante.
Versatilitate
Supapele cu glob din oțel turnat sunt disponibile într-o gamă largă de dimensiuni și niveluri de presiune, permițându-le să fie utilizate în diverse industrii și aplicații. Ele pot fi utilizate atât pentru sisteme de înaltă, cât și de joasă presiune, făcându-le versatile și adaptabile la diferite cerințe.
Control excelent al fluxului
Supapele cu glob din oțel turnat asigură un control precis al debitului datorită designului lor. Discul și scaunul în formă de glob permit reglarea și reglarea ușoară a fluxului de fluid sau gaz. Acest lucru le face potrivite pentru aplicații care necesită un control precis al debitului.
Prevenirea scurgerilor
Supapele cu glob din oțel turnat sunt proiectate pentru a oferi o etanșare etanșă atunci când sunt închise, reducând la minimum riscul de scurgere. Acest lucru este important în aplicațiile în care scurgerile pot fi periculoase, cum ar fi în industria petrolului și gazelor sau în fabricile de procesare chimică.
Ușurință de întreținere
Supapele cu glob din oțel turnat sunt relativ ușor de întreținut. Sunt proiectate cu o structură simplă, facilitând inspectarea, repararea sau înlocuirea oricăror piese deteriorate. Acest lucru reduce timpul de nefuncționare și asigură o performanță optimă.
Gamă largă de materiale
Supapele cu glob din oțel turnat pot fi fabricate dintr-o varietate de materiale, inclusiv oțel carbon, oțel inoxidabil și oțel aliat. Acest lucru permite compatibilitatea cu diferite tipuri de fluide sau gaze, precum și rezistența la coroziune și eroziune.
De ce să ne alegeți
Echipa profesională
Echipa noastră de profesioniști colaborează și comunică eficient între ele și se angajează să ofere rezultate de înaltă calitate. Sunt capabili să facă față provocărilor și proiectelor complexe care necesită expertiza și experiența lor de specialitate.
Echipamente avansate
Pentru a păstra coerența controlului calității produselor noastre, am echipat mașini de strung de ultimă generație, CNC-uri și laboratoare de inspecție pentru inspecția materialelor și producția și testarea supapelor.
Soluție unică
De la interogarea de început și pe parcursul întregului proces până când primiți mărfurile. suntem dedicați să vă sprijinim la fiecare pas.
Calitate superioară
Ne mândrim cu măiestria produselor noastre și ne asigurăm că fiecare îndeplinește standardele noastre stricte de calitate.
Livrare globală
Produsele noastre acceptă transportul global, iar sistemul logistic este complet, astfel încât clienții noștri sunt peste tot în lume.
Preț competitiv
Avem o echipă profesionistă de aprovizionare și o echipă de contabilitate a costurilor, stive pentru a reduce costurile și profitul și pentru a vă oferi un preț bun.
Ambalajul într-o supapă cu glob din oțel turnat îndeplinește mai multe funcții critice:
Sigila:Scopul principal al ambalării este de a crea o etanșare între părțile mobile ale supapei, de obicei tija și capota, pentru a preveni scurgerile de fluid sau de gaz din interiorul supapei. Acest lucru asigură că mediile controlate nu scapă în mediu, menținând integritatea și siguranța procesului.
Prevenirea pătrunderii fluidelor:De asemenea, ambalajul previne pătrunderea substanțelor externe, cum ar fi contaminanții sau umezeala, în corpul supapei, care ar putea deteriora componentele interne sau ar putea compromite funcționarea supapei.
Protecția componentelor interne:Formând o barieră împotriva mediului de proces, garnitura ajută la protejarea tijei și a altor componente interne de substanțele corozive sau abrazive, prelungind astfel durata de viață a acestora.
Controlul emisiilor:Pentru procesele în care emisiile trebuie controlate strict, cum ar fi în fabricile chimice sau rafinăriile, ambalajul joacă un rol crucial în reducerea la minimum a emisiilor fugitive de gaze sau vapori potențial periculoși.
Ajustare și întreținere:Materialul de ambalare poate fi adesea ajustat sau înlocuit fără a demonta întreaga supapă, permițând o întreținere ușoară și asigurând că supapa rămâne funcțională cu timp de nefuncționare minim.
Compensarea expansiunii termice:Ambalajul poate găzdui dilatarea sau contracția termică a tijei din cauza modificărilor temperaturii procesului, menținând o etanșare consistentă într-o gamă largă de condiții de operare.
Amortizarea vibrațiilor:Materialul de ambalare poate absorbi unele dintre vibrațiile mecanice care apar în timpul funcționării supapei, reducând stresul asupra mecanismului supapei și îmbunătățind performanța generală.
Ce materiale sunt folosite pentru fabricarea supapelor cu glob din oțel turnat
Supapele cu glob din oțel turnat sunt fabricate de obicei folosind următoarele materiale:
Otel carbon
Acesta este cel mai des folosit material pentru supapele cu glob din oțel turnat. Oferă o bună rezistență și rezistență la coroziune la un cost relativ scăzut.
01
Oţel inoxidabil
Supapele cu glob din oțel inoxidabil sunt utilizate în aplicații care necesită o rezistență mai mare la coroziune. Pot fi utilizate diferite clase de oțel inoxidabil, cum ar fi 304 sau 316, în funcție de cerințele specifice.
02
Oțel aliaj
Supapele cu glob din oțel aliat sunt utilizate în aplicații în care sunt necesare rezistență și rezistență mai mare la uzură. Clasele obișnuite de oțel aliat utilizate includ ASTM A217 sau ASTM A352.
03
Oțel duplex
Supapele cu glob duplex din oțel inoxidabil oferă o rezistență excelentă la coroziune și o rezistență ridicată. Sunt utilizate în mod obișnuit în aplicații offshore și marine.
04
Fontă
Deși mai puțin obișnuită pentru supapele cu glob din oțel turnat, fonta poate fi utilizată pentru anumite aplicații de joasă presiune și non-corozive.
05
Designul unei supape cu glob din oțel turnat poate afecta foarte mult performanța acesteia. Iată câteva moduri în care designul influențează performanța supapei:
Caracteristici de curgere:Forma și designul corpului supapei, scaunului și discului pot influența caracteristicile de curgere ale supapei cu glob. O supapă proiectată corespunzător poate asigura o curgere lină cu turbulențe minime, rezultând o performanță eficientă.
Cadere de presiune:Designul supapei poate afecta scăderea de presiune de-a lungul supapei. O supapă cu glob bine proiectată poate minimiza căderea de presiune, permițând un control mai bun al debitului și un consum redus de energie.
Prevenirea scurgerilor:Designul supapei poate juca un rol crucial în prevenirea scurgerilor. Utilizarea materialelor adecvate, prelucrarea precisă și mecanismele de etanșare adecvate pot asigura o închidere etanșă și pot minimiza riscul de scurgere.
Fiabilitate operațională:Designul supapei poate afecta fiabilitatea operațională și durabilitatea acesteia. Factori precum rezistența corpului supapei, robustețea tijei și calitatea componentelor de etanșare pot afecta capacitatea supapei de a rezista la presiuni și temperaturi ridicate, precum și utilizarea prelungită fără defecțiuni.
Ușurință de întreținere:Designul supapei poate influența cerințele sale de întreținere. Caracteristici precum accesul ușor la componentele interne, piesele înlocuibile și design-urile standardizate pot face întreținerea și reparațiile mai convenabile, reducând timpul de nefuncționare și costurile asociate.
Opțiuni de acționare:Unele supape cu glob din oțel turnat sunt proiectate pentru a fi acționate manual, în timp ce altele pot fi acționate cu actuatoare electrice sau pneumatice. Designul ar trebui să permită integrarea ușoară cu diferite opțiuni de acționare, asigurând compatibilitatea și funcționarea lină.
O supapă cu glob din oțel turnat constă din mai multe componente cheie care lucrează împreună pentru a oferi un control fiabil al debitului. Componentele primare includ:
Corp:Corpul este carcasa principală a supapei, care conține toate celelalte părți interne. Este de obicei fabricat din oțel turnat datorită rezistenței și durabilității sale.
Capota:Capota este atașată de corp și etanșează componentele interne ale supapei. Poate fi înșurubat sau sudat pe corp, în funcție de proiectare și de utilizare.
Scaun supapei:Scaunul supapei este o componentă staționară care oferă o suprafață pentru disc sau dop. Este de obicei realizat dintr-un material mai moale decât discul pentru a asigura o etanșare etanșă atunci când supapa este închisă.
Disc sau mufă:Discul sau dopul este partea mobilă a supapei care reglează debitul prin ridicarea sau coborârea în scaun. Într-o supapă cu glob, discul are de obicei forma unei plăci plate, în timp ce dopul are forma unui cilindru cu un capăt conic.
Tulpina:Tija conectează discul sau dopul la actuatorul sau roata de mână și transmite forța necesară pentru a deplasa discul sau dopul. Este de obicei realizat dintr-un material puternic, cum ar fi oțelul inoxidabil.
Actuator:Servomotorul este o componentă opțională care automatizează funcționarea supapei. Poate fi electric, pneumatic sau hidraulic și este folosit pentru a deschide și închide supapa fără efort manual.
Roata de mana:Roata de mână este utilizată pentru a acționa manual supapa prin rotirea acesteia pentru a ridica sau a coborî discul sau dopul. Este atașat de tijă și oferă un mijloc de aplicare a forței componentelor interne ale supapei.
Garnituri si garnituri:Garniturile și garniturile sunt utilizate în toată supapa pentru a preveni scurgerile și pentru a asigura o etanșare etanșă între părțile mobile și staționare. Ele sunt de obicei fabricate din materiale moi, cum ar fi cauciucul sau teflonul.
Tipurile comune de conexiuni pentru supapele cu glob din oțel turnat includ:
Conexiune cu flanșă:Aceste supape au flanșe la ambele capete care permit instalarea și îndepărtarea ușoară. Ele sunt utilizate în mod obișnuit în aplicații în care supapa trebuie întreținută sau înlocuită frecvent.
Conexiune cap la cap:În acest tip de conexiune, capetele supapelor sunt proiectate pentru sudarea directă pe conductă. Conexiunile cap la cap oferă o îmbinare sigură și etanșă, făcându-le potrivite pentru aplicații de înaltă presiune și temperatură înaltă.
Conexiune soclu-sudare:Aceste supape au capete prize care sunt sudate pe conductă. Conexiunile prin sudură sunt utilizate de obicei în supape de dimensiuni mai mici sau în aplicații în care spațiul este limitat.
Conexiune cu filet:În acest tip de conexiune, capetele supapelor au filete interne sau externe care permit o instalare ușoară în țevi sau fitinguri filetate. Conexiunile filetate sunt utilizate în mod obișnuit în aplicații de joasă presiune sau în supape de dimensiuni mici.
Conexiune capota sudata:Acest tip de conexiune presupune sudarea capacului pe corpul supapei, creând o etanșare permanentă. Conexiunile capotei sudate asigură un nivel ridicat de integritate și sunt preferate pentru aplicații care implică presiune ridicată sau temperatură ridicată.
Conexiune cu șuruburi:În acest tip de conexiune, capacul este fixat cu șuruburi pe corpul supapei. Conexiunile capotei cu șuruburi sunt utilizate în mod obișnuit în aplicațiile în care este necesară întreținerea sau reparația frecventă.
Cum alegi dimensiunea potrivită pentru o supapă cu glob din oțel turnat
Selectarea dimensiunii potrivite pentru o supapă cu glob din oțel turnat implică luarea în considerare a mai multor factori, cum ar fi debitul, căderea de presiune, dimensiunea sistemului de conducte și cerințele de aplicare. Iată un proces pas cu pas pentru a vă ajuta să selectați dimensiunea potrivită:
Determinați debitul
Calculați debitul așteptat în sistemul de conducte. Aceasta poate fi estimată pe baza debitelor maxime și minime sau luând în considerare cerințele procesului.
Verificați căderea de presiune
Determinați căderea de presiune pe supapă. Acest lucru poate fi obținut din proiectarea sistemului sau luând în considerare căderea de presiune maximă admisă specificată pentru aplicație.
Consultați diagramele de dimensiuni ale supapelor
Consultați diagramele de dimensiuni ale supapelor furnizate de producătorii de supape. Aceste diagrame oferă de obicei informații despre capacitatea de debit și căderea de presiune pentru diferite dimensiuni de supapă.
Comparați debitul și căderea de presiune
Pe baza debitului calculat și a căderii de presiune, comparați-le cu informațiile furnizate în diagramele de dimensionare a supapelor. Alegeți o dimensiune de supapă care poate face față debitului necesar fără a depăși căderea de presiune maximă admisă.
Luați în considerare dimensiunea sistemului de conducte
Asigurați-vă că dimensiunea supapei selectate se potrivește cu dimensiunea sistemului de conducte. Este important să existe o potrivire adecvată pentru a evita orice restricții sau obstacole în calea fluxului.
Cerințe de aplicare
Luați în considerare orice cerințe specifice ale aplicației, cum ar fi temperatura, proprietățile fluidului și condițiile de funcționare. Asigurați-vă că dimensiunea supapei selectate poate face față eficient acestor cerințe.
Cum afectează temperatura funcționarea unei supape cu glob din oțel turnat
Temperatura poate afecta funcționarea unei supape cu glob din oțel turnat în mai multe moduri:
Expansiune termică:Pe măsură ce temperatura crește, materialele utilizate în supapă, cum ar fi corpul și discul din oțel turnat, se vor extinde. Această expansiune poate cauza frecare crescută între piesele în mișcare, ceea ce poate duce la o cerință mai mare de cuplu pentru a opera supapa.
Vâscozitatea fluidului:Temperatura poate afecta, de asemenea, vâscozitatea fluidului care curge prin supapă. Pe măsură ce temperatura crește, vâscozitatea fluidului scade, facilitând curgerea fluidului prin supapă. Acest lucru poate duce la o scădere de presiune mai mică pe supapă și o rezistență redusă la curgere.
Scurgerea scaunului:Suprafețele de așezare ale unei supape cu glob sunt de obicei realizate din metal, cum ar fi oțel inoxidabil sau stellit. Aceste materiale au coeficienți de dilatare termică diferiți în comparație cu corpul din oțel turnat. Pe măsură ce temperatura se schimbă, dilatarea diferențială dintre corp și suprafețele de scaun poate provoca scurgeri în jurul discului supapei.
Degradarea materialului:Temperaturile ridicate pot provoca modificări ale proprietăților mecanice ale materialului din oțel turnat, cum ar fi rezistența redusă și fragilitatea crescută. Acest lucru poate duce la defectarea sau deteriorarea supapei în timp, mai ales dacă supapa este expusă la temperaturi ridicate pentru perioade îndelungate.
Stres termic:Schimbările rapide de temperatură pot provoca stres termic asupra corpului supapei și a altor componente. Acest stres poate duce la deformarea sau crăparea supapei, compromițând integritatea și funcționalitatea acesteia.
O supapă cu glob din oțel turnat este supusă mai multor teste înainte de a fi pusă în funcțiune pentru a se asigura că îndeplinește specificațiile și standardele necesare pentru siguranță, performanță și fiabilitate. Aceste teste includ de obicei:
Inspectie vizuala:Supapa este inspectată pentru orice defecte vizibile, cum ar fi fisuri, imperfecțiuni ale suprafeței sau daune care i-ar putea compromite integritatea. Toate componentele trebuie să fie curate și fără obiecte străine.
Verificare dimensională:Se fac măsurători pentru a verifica dacă dimensiunile supapei sunt conforme cu specificațiile producătorului și cu standardele industriale. Aceasta include verificarea înălțimii totale, lățimii, dimensiunilor conexiunii și călătoriei discului.
Test sub presiune:Supapa este supusă unui test de presiune hidrostatică sau pneumatică pentru a verifica dacă există scurgeri și a se asigura că poate rezista la presiunea maximă de funcționare (MOP). Pentru supapele cu glob din oțel, presiunea de testare este adesea setată la 1,5 ori MOP sau conform codurilor relevante (de exemplu, ASME B16.34 pentru supapă și fitinguri).
Test de scurgere a scaunului:Acest test verifică etanșeitatea supapei când este închisă. Se realizează prin aplicarea presiunii pe o parte a supapei și verificarea scurgerilor pe cealaltă parte, folosind o metodă de detectare a scurgerilor, cum ar fi o soluție de săpun, detectoare de scurgeri cu ultrasunete sau heliu.
Test de funcționare:Supapa este acționată manual sau cu un actuator (dacă este cazul) pentru a asigura o funcționare lină și fiabilă pe toată gama sa. Aceasta include deschiderea și închiderea supapei de mai multe ori pentru a verifica dacă există lipire, blocare sau cuplu excesiv.
Ciclul temperaturii (dacă este cazul):Unele supape pot fi supuse unor teste de cicluri de temperatură pentru a simula condițiile de funcționare și pentru a se asigura că materialele se extind și se contractă fără a cauza deteriorarea sau pierderea performanței.
Examen radiografic:În unele cazuri, examinarea radiografică sau cu raze X poate fi efectuată pentru a inspecta calitatea sudurii și integritatea internă fără a demonta supapa.
Examinare cu ultrasunete:Metodele de testare nedistructive, cum ar fi măsurarea cu ultrasunete a grosimii, pot fi utilizate pentru a evalua grosimea peretelui și a detecta defectele subterane.
Inspecția particulelor magnetice:Acest test poate fi efectuat pentru a dezvălui discontinuități de suprafață și aproape de suprafață prin utilizarea particulelor magnetice care devin vizibile atunci când sunt atrase de zonele de scurgere a fluxului.
Inspecție cu colorant penetrant:Suprafețele pot fi verificate pentru fisuri și alte defecte utilizând un penetrant colorant care este aplicat și apoi dezvăluit sub lumină fluorescentă sau cu pudră de developare.
Cum tratează supapa cu glob din oțel turnat fluidele murdare sau contaminate
Supapele cu glob din oțel turnat sunt proiectate pentru a gestiona fluide murdare sau contaminate, deși performanța lor poate fi afectată de nivelul de contaminare. Iată cum gestionează astfel de fluide:
Design intern:Supapele cu glob au un corp în general sferic, cu un deflector care direcționează fluxul în jurul discului sau dopului. Acest design poate crea turbulențe și ajută la prinderea particulelor de scaun, ceea ce poate provoca abraziune și uzură în timp.
Scaune și discuri:Scaunele și discurile sunt de obicei realizate din materiale mai dure în comparație cu fluidul care curge. Acest lucru le permite să reziste la eroziune și abraziune cauzată de particulele în suspensie. Cu toate acestea, particulele foarte dure pot provoca în continuare zgârieturi sau deteriorarea acestor suprafețe.
Caneluri de uzură:Unele supape cu glob sunt echipate cu caneluri de uzură sau scaune care pot suporta o anumită cantitate de abraziune a particulelor fără a compromite capacitatea de etanșare a supapei.
Filtrare:Înainte ca fluidul să intre în supapă, sistemele de filtrare pot fi utilizate pentru a îndepărta particulele mai mari care ar putea deteriora supapa. Filtrarea adecvată ajută la reducerea uzurii atât a scaunului, cât și a discului.
Întreținere și inspecție:Inspecția și întreținerea regulată sunt esențiale pentru manipularea fluidelor murdare. Piesele uzate trebuie identificate și înlocuite pentru a menține integritatea și capacitatea de etanșare a supapei.
Conditii de operare:Operarea supapei în parametrii de proiectare, cum ar fi debitul și presiunea, ajută la minimizarea efectelor erozive ale contaminanților. Depășirea acestor parametri poate crește uzura și poate deteriora supapa.
Alegerea materialului:Alegerea materialelor pentru componentele supapei este importantă atunci când se ocupă de fluide murdare. Materialele mai dure și mai durabile pot rezista mai bine la efectele abrazive decât materialele mai moi.
Configurația supapei:Anumite configurații de supape cu glob, cum ar fi cele cu o tijă în sus, pot fi mai predispuse la colectarea resturilor în zona cutiei de presa. Acest lucru necesită curățare și inspecție regulată pentru a preveni problemele.
Pentru a menține eficient o supapă cu glob din oțel turnat, urmați acești pași:
Inspecție de rutină:Inspectați regulat supapa pentru semne de uzură, coroziune sau deteriorare. Verificați corpul, capota, tija, garniturile și ambalajul pentru orice probleme vizibile.
curatenie:Păstrați supapa curată prin îndepărtarea murdăriei, murdăriei și resturilor care ar putea interfera cu funcționarea acesteia. Utilizați solvenți sau agenți de curățare adecvați pentru a îndepărta depunerile fără a deteriora finisajul supapei.
Verificări de scurgeri:Efectuați periodic verificări de scurgere ale supapei pentru a vă asigura că menține o etanșare adecvată. Ascultați dacă există scurgeri, simțiți vibrațiile sau folosiți apă cu săpun pentru a identifica bulele care indică o scurgere.
Lubrifiere:Aplicați lubrifiant pe părțile în mișcare, cum ar fi tija, pentru a reduce uzura și pentru a asigura o funcționare lină. Urmați recomandările producătorului pentru tipul și frecvența de lubrifiere.
Înlocuire garnituri și garnituri:Înlocuiți garniturile și garniturile uzate pentru a preveni scurgerile și pentru a menține integritatea supapei. Inspectați aceste componente în mod regulat și înlocuiți-le dacă este necesar.
Cicluri de operare:Efectuați cicluri regulate de funcționare pentru a vă asigura că supapa se deschide și se închide fără probleme. Acest lucru ajută la menținerea flexibilității suprafețelor de etanșare și previne lipirea.
Întreținerea actuatorului:Dacă supapa este echipată cu un actuator, urmați instrucțiunile de întreținere ale producătorului pentru calibrarea, inspecția și înlocuirea componentelor, cum ar fi diafragmele sau pistoanele.
Testarea presiunii:Efectuați testarea presiunii la intervale specificate pentru a vă asigura că supapa poate face față presiunii maxime de funcționare a sistemului. Acest lucru poate ajuta la identificarea potențialelor puncte slabe înainte ca acestea să ducă la eșecuri.
Prevenirea coroziunii:Protejați supapa de coroziune acoperind-o cu vopsele sau acoperiri adecvate, mai ales dacă este expusă la medii corozive. Inspectați în mod regulat straturile de protecție pentru deteriorări și reînnoiți-le după cum este necesar.
Wenzhou Deki Valve Co., Ltd., este un furnizor profesionist de supape industriale specializat în cercetare, proiectare, producție, vânzări și servicii de supape. Principalele produse ale companiei noastre includ: supape cu gură, supape fluture, supape cu bilă, supape de reținere, supape cu glob, supape cu dopuri, filtre și etc.
