Robinet fluture

Supapele fluture sunt folosite acolo unde spațiul este limitat. Spre deosebire de supapele cu șartă, supapele fluture pot fi utilizate pentru reglarea debitului, precum și în poziția complet deschis și complet închis. Pierderea de presiune printr-o supapă fluture este mică în comparație cu supapa cu poartă. Dacă doriți să cunoașteți specificațiile și prețurile Butterfly Valve, vă rugăm să ne contactați!

Supape fluture centrice sau concentrice
Supapele fluture concentrice sunt potrivite pentru aplicații de joasă presiune. O supapă fluture concentrică este tipul cel mai de bază. Axul trece prin linia centrală a discului, situată în centrul orificiului țevii. Scaunul supapei se află în periferia interioară a corpului supapei. Discul intră în contact cu scaunul la aproximativ 85 de grade în timpul unei rotații de 90 de grade. Acest design este cunoscut sub numele de așezare elastică, deoarece se bazează pe scaunul de cauciuc pentru a etanșa eficient fluxul atunci când este închis.

Supape fluture excentrice
Supapele fluture excentrice au tija care trece în spatele liniei centrale a discului, pe partea opusă a discului față de direcția de curgere. Aceste supape pot fi cu decalaj simplu, cu decalaj dublu sau cu decalaj triplu.
●Single-Offset: tija este situată chiar în spatele liniei centrale.

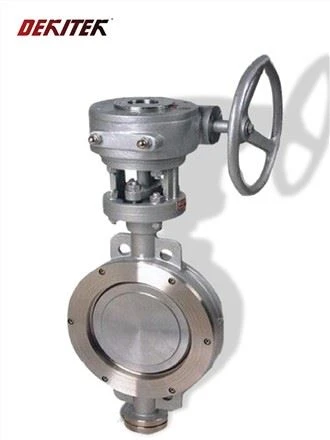

●Decalaj dublu: denumite și dublu excentric, aceste supape au tija în spatele discului cu un decalaj suplimentar pe o parte, permițând discului să frece peste scaun pentru doar 1-3 grad de rotație în timpul închiderii.
● Supapă fluture cu triplu decalaj (TOV sau TOBV): Acestea sunt similare cu supapele cu compensare dublă, dar al treilea decalaj face ca aceste supape să fie mai eficiente și mai rezistente la uzură.

Supape fluture în stil wafer
O supapă fluture în stil napolitană prezintă cel mai economic design. Este plasat între două flanșe de țeavă pentru a permite curgerea și etanșarea împotriva presiunilor diferențiale bidirecționale și a refluxului în sistemele de curgere universale. Este usoara, oferind un cost initial si de instalare mai mic.
Aceste supape pot avea sau nu orificii pentru flanșă în afara corpului lor. Flanșele țevii sunt conectate la țevi folosind șuruburi lungi care trec prin întreg corpul supapei. Garniturile, inelele O și fețele plate ale supapelor realizează etanșarea între supapă și flanșele țevii.

Supape fluture cu flanșă
Supapele fluture cu flanșă folosesc un disc sau o paletă montată central pe un arbore, tijă sau flanșă, care acționează ca axa discului rotativ. Aceste supape au două flanșe la ambele capete, ceea ce le oferă o suprafață față în față mai mare decât supapele cu șuruburi sau plachete. Poziția și direcția discului în raport cu flanșele determină direcția de curgere.
Supapele fluture cu flanșă pot fi rotative, pneumatice sau hidraulice, cu aplicații în distribuția apei, servicii chimice și ventilație, printre altele.

Supape fluture sudate cap la cap
Supapele fluture sudate cap la cap sunt cu decalaj dublu sau triplu care sunt rezistente la temperaturi extreme, presiune și coroziune. Acest lucru le face potrivite pentru utilizarea în sisteme de încălzire, gaze naturale, energie, produse chimice, rafinărie și servicii chimice.

Supape tip fluture
Aceste tipuri de supape au inserții filetate (ucuri) în afara supapei. Au picioare proeminente care asigură găuri pentru șuruburi care se potrivesc cu cele din țeavă și flanșe, iar supapa este instalată între două flanșe folosind un set de șuruburi pentru fiecare flanșă. Instalarea permite deservirea în fundătură sau eliminarea conductelor din aval fără a afecta cealaltă parte. O comparație între supapele fluture în stil lug și tip wafer este în tabelul de mai jos.

Corpul supapei fluture
Supapele fluture au în general corpuri care se potrivesc între două flanșe de țeavă. Cele mai comune modele de caroserie sunt lug și wafer. Corpul urechilor are urechi proeminente care oferă găuri pentru șuruburi care se potrivesc cu cele din flanșa țevii. Un corp de napolitană nu are urechi proeminente. Supapa de napolitană este prinsă între flanșele țevii, iar șuruburile flanșei înconjoară corpul.
Fiecare tip de corp are avantaje, dintre care unele sunt enumerate:
●Stilul de napolitană este mai puțin costisitor decât stilul cu urechi.
●Modele de napolitană nu transferă greutatea sistemului de conducte direct prin corpul supapei.
●Un corp de ureche permite întreținerea în fundătură sau îndepărtarea conductelor din aval.

Disc cu supapă fluture
Elementul de închidere a fluxului al unei supape fluture este discul. Multe variații ale designului discului au evoluat în raport cu orientarea discului și a tijei în încercarea de a îmbunătăți debitul, etanșarea și/sau cuplul de operare.
Discul este echivalentul unui dop într-o supapă cu dop, cu poarta într-o supapă cu poartă sau cu o bilă într-o supapă cu bilă. Rotirea discului cu un sfert de tură sau 90 de grade deschide și închide supapa fluture.

Tija valvei fluture
Tija supapei fluture poate fi un arbore dintr-o bucată sau un design din două piese (tijă despicată).
Tija din cele mai multe modele cu scaune elastice este protejată de medii, permițând astfel o selecție eficientă a materialului în ceea ce privește costul și proprietățile mecanice.
În modelele de înaltă performanță, tijele sunt în contact cu suportul și, prin urmare, trebuie să fie compatibile, precum și să ofere rezistența necesară pentru așezarea și dezinstalarea discului de pe scaun.

Scaun supapă fluture
Scaunul unei supape fluture cu scaun elastic utilizează o potrivire prin interferență între marginea discului și scaun pentru a asigura închiderea. Materialul scaunului poate fi realizat din mulți elastomeri sau polimeri diferiți. Scaunul poate fi lipit de corp sau poate fi presat sau blocat.
La supapele fluture de înaltă performanță, închiderea poate fi asigurată de un design de scaun cu fixare prin interferență sau un design de scaun alimentat de linie, unde presiunea din conductă este utilizată pentru a crește interferența dintre scaun și marginea discului. Cel mai comun material al scaunului este politetrafluoretilena (PTFE) sau PTFE armat (RTFE) din cauza gamei mai largi de compatibilitate și interval de temperatură.
Scaunele metalice sunt oferite și în supape fluture de înaltă performanță. Aceste scaune metalice permit utilizarea unei supape fluture la temperaturi chiar mai ridicate până la 1,000 grade F. Sunt oferite modele sigure la foc care asigură închiderea unei supape cu scaun polimer înainte de incendiu, iar garnitura de rezervă metalică asigură oprire în timpul și după un incendiu.

Supapă fluture în uz:
●Firetul tijei se freacă adesea de piulița tijei și trebuie aplicat puțin unt sau pudră de grafit pentru a lubrifia.
●Pentru supapele care nu sunt deschise și închise frecvent, rotiți regulat roata de mână și adăugați lubrifiant la filetul tijei supapei pentru a preveni mușcarea acesteia.
●Pentru supapele exterioare, trebuie adăugat un capac de protecție pe tija supapei pentru a preveni ploaia, zăpada, praful și rugina.
●Dacă supapa este o transmisie mecanică, adăugați ulei lubrifiant la cutia de viteze la timp și păstrați supapa curată.
●Nu vă bazați pe supapă pentru a susține alte obiecte grele și nu stați pe supapă.
●Tija supapei, în special partea filetată, trebuie curățată frecvent și trebuie adăugat lubrifiant nou pentru a preveni reziduurile dure în praf, uzura firului și suprafața tijei supapei și pentru a afecta durata de viață.

Supape fluture care nu au fost folosite de mult timp:
●Supapele care nu sunt utilizate trebuie păstrate corespunzător și nu trebuie îngrămădite aleatoriu. Robinetele mici sunt așezate pe rafturi, iar supapele mari pot fi aranjate îngrijit pe podeaua depozitului. Nu lăsați suprafața de conectare a flanșei să atingă pământul. Protejați supapa de deteriorare.
●Pentru supapele care nu vor fi utilizate într-o perioadă scurtă de timp, garnitura de azbest trebuie îndepărtată pentru a evita coroziunea electrochimică și deteriorarea tijei supapei.
●Verificați supapa care tocmai a intrat în depozit. Dacă apa de ploaie sau murdărie a pătruns în timpul transportului, aceasta trebuie ștersă și apoi depozitată.
● Intrarea și ieșirea supapei trebuie sigilate cu hârtie ceară sau folii de plastic pentru a preveni pătrunderea murdăriei.
●Suprafața de procesare a supapei care poate rugini în atmosferă trebuie acoperită cu ulei antirugină pentru a o proteja.
●Supapa amplasată în aer liber trebuie acoperită cu articole rezistente la ploaie și la praf, cum ar fi linoleum sau prelată. Depozitul în care este depozitată supapa trebuie păstrat curat și uscat.
