Când vine vorba de controlul fluidelor în diverse aplicații industriale, supapele joacă un rol crucial. Printre numeroasele tipuri de supape disponibile pe piață, supapele fluture și supapele cu bilă sunt două opțiuni frecvent utilizate. În calitate de furnizor de supape fluture, întâlnesc adesea clienți care sunt confuzi cu privire la diferențele dintre aceste două tipuri de supape. În această postare pe blog, voi aprofunda diferențele cheie dintre supapele fluture și supapele cu bilă, ajutându-vă să luați o decizie informată pentru nevoile dvs. specifice.
Proiectare structurală
Cea mai evidentă diferență între supapele fluture și supapele cu bilă constă în designul lor structural. O supapă fluture constă dintr-un disc circular care se rotește pe un arbore din corpul supapei. Discul este de obicei montat în centrul țevii, iar când supapa este deschisă, discul este paralel cu direcția de curgere, permițând fluidului să treacă cu obstrucție minimă. Când supapa este închisă, discul se rotește cu 90 de grade pentru a bloca fluxul.
Pe de altă parte, o supapă cu bilă are un element de închidere sferic cu o gaură în mijloc. Bila este poziționată în corpul supapei, iar când supapa este deschisă, orificiul din bilă se aliniază cu conducta, permițând fluidului să curgă liber. Pentru a închide supapa, mingea este rotită cu 90 de grade, astfel încât partea solidă a bilei să blocheze calea de curgere.
Caracteristici de curgere
O altă diferență semnificativă între supapele fluture și supapele cu bilă este caracteristicile debitului acestora. Supapele fluture sunt cunoscute pentru capacitățile lor excelente de accelerare. Discul unei supape fluture poate fi reglat în diferite poziții între complet deschis și complet închis, permițând controlul precis al debitului. Acest lucru face ca supapele fluture să fie adecvate pentru aplicațiile în care este necesară reglarea debitului, cum ar fi sistemele HVAC, stațiile de tratare a apei și industriile de procesare chimică.
În schimb, supapele cu bilă sunt proiectate în primul rând pentru controlul pornit-oprit. Acestea oferă o cale de curgere cu orificiu complet atunci când sunt deschise, rezultând o cădere scăzută de presiune și o capacitate mare de debit. Cu toate acestea, supapele cu bilă nu sunt la fel de eficiente ca supapele fluture pentru aplicații de clapete, deoarece forma sferică a bilei poate cauza distribuția neuniformă a fluxului și turbulențe atunci când sunt deschise parțial. Prin urmare, supapele cu bilă sunt utilizate în mod obișnuit în aplicații în care este necesară o închidere rapidă și etanșă, cum ar fi conductele de petrol și gaze, sisteme de protecție împotriva incendiilor și centrale de generare a energiei electrice.
Performanță de etanșare
Performanța de etanșare este un factor critic în selecția supapelor, în special în aplicațiile în care prevenirea scurgerilor este esențială. Supapele fluture folosesc de obicei garnituri elastomerice, cum ar fi cauciucul sau EPDM, pentru a asigura o etanșare etanșă între disc și corpul supapei. Aceste etanșări sunt eficiente în prevenirea scurgerilor în aplicații cu presiune joasă până la medie. Cu toate acestea, în medii de înaltă presiune sau temperatură ridicată, garniturile elastomerice se pot degrada în timp, ducând la scurgeri.
Pentru a rezolva această problemă, unele supape fluture sunt proiectate cu etanșări metalice, care oferă o rezistență mai bună la presiuni și temperaturi ridicate. De exemplu, al nostruSupapă tip fluture cu triplu offset BWprezintă un design unic cu triplu offset care asigură o etanșare metal-metal, asigurând performanță fiabilă în aplicații solicitante.
Supapele cu bilă, pe de altă parte, oferă în general performanțe excelente de etanșare. Forma sferică a bilei permite o etanșare etanșă împotriva scaunelor supapelor, chiar și la presiuni ridicate. Supapele cu bilă pot obține o închidere etanșă la bule, făcându-le potrivite pentru aplicații în care este necesară o scurgere zero. În plus, supapele cu bilă sunt mai puțin predispuse la uzură în comparație cu supapele fluture, ceea ce înseamnă că își pot menține performanța de etanșare pe o perioadă mai lungă.
Dimensiune si Greutate
În ceea ce privește dimensiunea și greutatea, supapele fluture sunt de obicei mai compacte și mai ușoare decât supapele cu bilă. Discul unei supape fluture este relativ subțire, iar corpul supapei poate fi proiectat să aibă un diametru mai mic în comparație cu o supapă cu bilă de aceeași capacitate de debit. Acest lucru face ca supapele fluture să fie mai ușor de instalat și manipulat, în special în aplicațiile în care spațiul este limitat.
Supapele cu bilă, pe de altă parte, tind să fie mai mari și mai grele datorită dimensiunii bilei și a corpului supapei. Cu toate acestea, dimensiunea mai mare a supapelor cu bilă permite, de asemenea, o capacitate de debit mai mare și o durabilitate mai bună. Prin urmare, alegerea între o supapă fluture și o supapă cu bilă poate depinde și de spațiul disponibil și de cerințele specifice ale aplicației.
Cost
Costul este un alt aspect important atunci când alegeți între supape fluture și supape cu bilă. În general, supapele fluture sunt mai rentabile decât supapele cu bilă, în special pentru aplicațiile cu diametru mare. Designul mai simplu și costurile de producție mai mici ale supapelor fluture le fac o alegere populară pentru clienții atenți la buget.
Cu toate acestea, în unele cazuri, costul unei supape cu bilă poate fi justificat de performanța și durabilitatea sa superioară. De exemplu, în aplicațiile de înaltă presiune sau de temperatură înaltă, o supapă cu bilă poate oferi o durată de viață mai lungă și poate necesita mai puțină întreținere, ceea ce duce la costuri globale mai mici pe termen lung.
Aplicații
Pe baza diferențelor de mai sus, supapele fluture și supapele cu bilă sunt potrivite pentru diferite aplicații. Iată câteva aplicații comune pentru fiecare tip de supapă:
Supape fluture
- Sisteme HVAC:Supapele fluture sunt utilizate pe scară largă în sistemele HVAC pentru controlul debitului de aer, apă și agent frigorific. Capacitățile lor de reglare și designul compact le fac ideale pentru reglarea debitului în sistemele de încălzire, ventilație și aer condiționat.
- Stații de tratare a apei:În stațiile de tratare a apei, supapele fluture sunt utilizate pentru controlul debitului de apă, substanțe chimice și nămol. Rezistența la coroziune și întreținerea ușoară le fac o alegere populară pentru aplicațiile de tratare a apei.
- Industrii de prelucrare chimică:Supapele fluture sunt utilizate în mod obișnuit în industriile de prelucrare chimică pentru manipularea fluidelor corozive și abrazive. Capacitatea de a utiliza diferite tipuri de materiale pentru disc și garnituri permite ca supapele fluture să fie personalizate pentru a se potrivi aplicațiilor chimice specifice.
- Industria alimentară și a băuturilor:Supapele fluture sunt, de asemenea, utilizate în industria alimentară și a băuturilor pentru controlul fluxului de lichide și gaze. Designul lor igienic și curățarea ușoară le fac potrivite pentru aplicații în care puritatea și siguranța produsului sunt importante.
Supape cu bilă
- Conducte de petrol și gaze:Supapele cu bilă sunt alegerea preferată pentru conductele de petrol și gaze datorită capacității lor mari de debit, închiderii etanșe și rezistenței la presiuni și temperaturi ridicate. Sunt utilizate pentru controlul on-off al țițeiului, gazelor naturale și produselor rafinate.
- Sisteme de protecție împotriva incendiilor:Supapele cu bilă sunt utilizate în mod obișnuit în sistemele de protecție împotriva incendiilor pentru a asigura o închidere rapidă și fiabilă în caz de incendiu. Capacitatea lor de a rezista la presiuni și temperaturi ridicate le face potrivite pentru utilizarea în sisteme de sprinklere și hidranți de incendiu.
- Centrale de producere a energiei electrice:În centralele de generare a energiei, supapele cu bilă sunt utilizate pentru controlul fluxului de abur, apă și alte fluide în cazane, turbine și condensatoare. Capacitatea lor mare de debit și închiderea strânsă asigură funcționarea eficientă a echipamentului de generare a energiei.
- Aplicații marine:Supapele cu bilă sunt, de asemenea, utilizate în aplicații marine pentru controlul fluxului de apă de mare, combustibil și lubrifianți. Rezistența la coroziune și durabilitatea le fac potrivite pentru utilizare în medii marine dure.
Concluzie

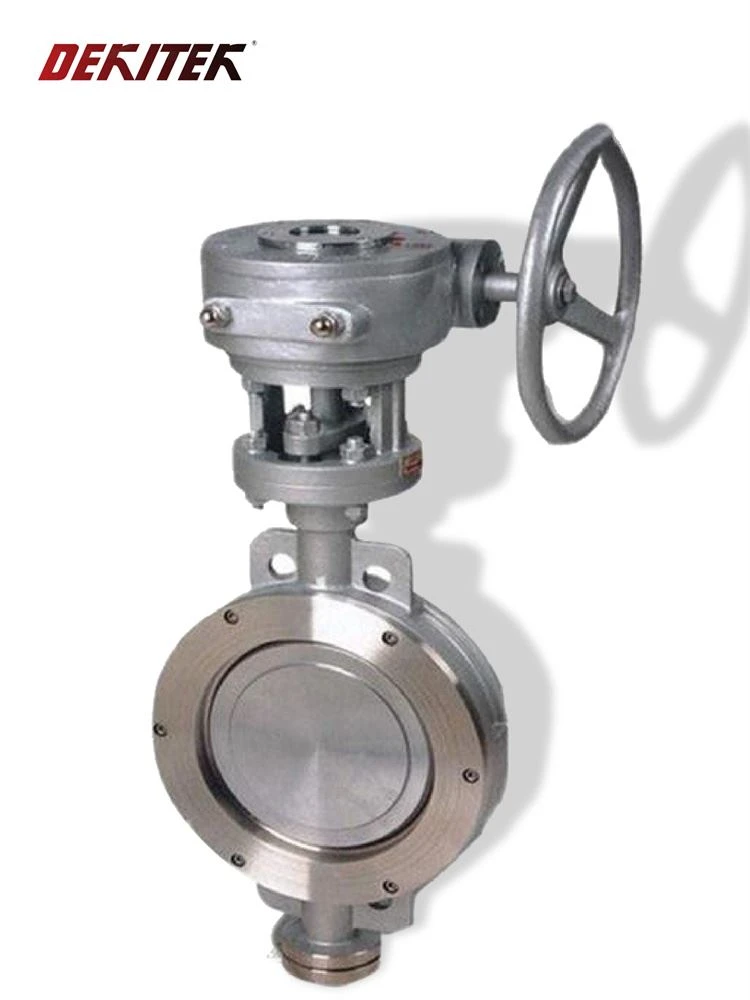

În concluzie, supapele fluture și supapele cu bilă sunt două tipuri distincte de supape cu design structural, caracteristici de curgere, performanță de etanșare, dimensiune și greutate, cost și aplicații diferite. În calitate de furnizor de supape fluture, înțeleg importanța alegerii supapei potrivite pentru nevoile dumneavoastră specifice. Indiferent dacă aveți nevoie de o supapă pentru reglare, control on-off sau prevenirea scurgerilor, avem o gamă largă deSupapă tip fluture cu triplu offset BW,Supapă fluture de etanșare metalică tip napolitană, șiSupapă tip fluture cu dublu decalatpentru a satisface cerințele dumneavoastră.
Dacă nu sunteți sigur ce tip de supapă este cel mai potrivit pentru aplicația dvs., echipa noastră de experți este aici pentru a vă ajuta. Vă putem oferi sfaturi tehnice, recomandări de produse și soluții personalizate în funcție de nevoile dumneavoastră specifice. Contactați-ne astăzi pentru a discuta cerințele dvs. de supapă și pentru a începe o negociere de achiziție.
Referințe
- „Manual de supapă: principii și aplicații” de J. Paul Tullis
- „Supape industriale: selecție, specificații și instalare” de Robert E. Schexnayder
- „Supape fluture: proiectare, selecție și aplicare” de John W. Rose
