Eu, oameni buni! În calitate de furnizor de supape de reținere, sunt adesea întrebat despre metodele de inspecție pentru supapele de reținere. Este un subiect crucial, deoarece o supapă de reținere bine inspectată este una de încredere, iar fiabilitatea este totul în orice operațiune industrială. Deci, haideți să ne scufundăm și să verificăm aceste metode de inspecție.
Inspecție vizuală
Inspecția vizuală este prima și cea mai simplă metodă. Este ca și cum ai da o singură dată supapa de reținere. Începi prin a te uita la exteriorul supapei. Există fisuri vizibile, adâncituri sau semne de coroziune? Fisurile pot fi o problemă reală, deoarece pot duce la scurgeri în timp. Goliturile, pe de altă parte, ar putea afecta alinierea și performanța supapei.
Coroziunea este, de asemenea, un mare nu - nu. Poate consuma materialul supapei, slăbind structura și potențial provocând defectarea acesteia. Puteți verifica coroziune căutând decolorare, vopsea descuiată sau pete ruginite. Dacă vedeți oricare dintre aceste lucruri, este un semn clar că supapa ar putea avea probleme.
Apoi, doriți să verificați plăcuța de identificare a supapei. Plăcuța de identificare conține informații importante precum dimensiunea supapei, presiunea nominală și materialul. Asigurați-vă că aceste informații se potrivesc cu ceea ce ați comandat. Nu ați dori să instalați o supapă cu o presiune nominală greșită în sistemul dvs., nu-i așa? Ar putea duce la unele probleme serioase de siguranță.
Inspecție dimensională
Inspecția dimensională se referă la a vă asigura că supapa are dimensiunea și forma potrivite. Trebuie să măsurați dimensiunile cheie ale supapei de reținere, cum ar fi diametrul corpului supapei, lungimea și grosimea peretelui. Aceste măsurători trebuie să corespundă specificațiilor furnizate de producător.
De exemplu, dacă diametrul corpului supapei este oprit, este posibil să nu se potrivească corect în conducta dvs. Și dacă grosimea peretelui este mai mică decât cea specificată, supapa ar putea să nu poată rezista la presiunea din sistem. Puteți folosi șublere, micrometre sau alte instrumente de măsurare pentru a obține citiri precise. Acest pas este esențial, deoarece asigură ca supapa să funcționeze conform intenției și să se integreze fără probleme cu configurația dvs. existentă.
Testare de presiune
Testarea presiunii este una dintre cele mai importante metode de inspecție. Vă ajută să determinați dacă supapa de reținere poate rezista sub presiune. Există două tipuri principale de teste de presiune: încercări hidrostatice și încercări pneumatice.
Testarea hidrostatică implică umplerea supapei cu apă (sau alt lichid adecvat) și aplicarea presiunii. Supapa este de obicei menținută la o anumită presiune pentru o anumită perioadă. Apoi verificați dacă există semne de scurgere, cum ar fi picurarea sau scurgerea apei din supapă. Dacă există scurgeri, înseamnă că supapa nu îndeplinește cerințele de presiune și trebuie reparată sau înlocuită.
Testarea pneumatică, pe de altă parte, utilizează aer sau gaz în loc de lichid. Este puțin mai periculos decât testarea hidrostatică, deoarece gazele pot fi mai explozive. Dar are avantajele sale, cum ar fi capacitatea de a detecta scurgeri foarte mici. Cu toate acestea, necesită măsuri stricte de siguranță.
Când efectuați teste de presiune, trebuie să respectați standardele și liniile directoare ale industriei. Asigurați-vă că înregistrați rezultatele testului cu precizie. În acest fel, veți avea o înregistrare clară a performanței supapei sub presiune.
Testarea debitului
Testarea debitului se referă la cât de bine supapa de reținere permite fluidului să curgă prin ea în direcția corectă și previne refluxul. Puteți utiliza un debitmetru pentru a măsura debitul fluidului care trece prin supapă.
O supapă de reținere care funcționează corespunzător ar trebui să aibă un debit fluid atunci când fluidul se mișcă în direcția înainte. Și ar trebui să oprească complet fluxul atunci când fluidul încearcă să se miște în direcția inversă. Dacă observați nereguli în debit, cum ar fi o scădere bruscă a debitului sau un retur parțial, ar putea indica o problemă cu supapa.
Testare non-distructivă (NDT)
Metodele de testare nedistructive sunt utilizate pentru a verifica integritatea internă a supapei de reținere fără a o deteriora. Există mai multe metode NDT, inclusiv testarea cu ultrasunete, testarea particulelor magnetice și testarea colorantului penetrant.
Testarea cu ultrasunete utilizează unde sonore de înaltă frecvență pentru a detecta defectele interne ale materialului supapei. Poate identifica fisuri, goluri sau alte defecte care ar putea să nu fie vizibile la suprafață. Testarea cu particule magnetice este utilizată pentru materiale feromagnetice. Aceasta implică aplicarea unui câmp magnetic pe supapă și apoi stropirea cu particule magnetice pe aceasta. Dacă există defecte de suprafață sau aproape de suprafață, particulele magnetice se vor acumula în acele locații, făcând vizibile defectele.
Testarea colorantului penetrant este utilizată pentru a detecta defectele de suprafață - deschidere. Aplicați un colorant colorat pe suprafața supapei, lăsați-l să pătrundă în orice fisuri sau defecte, apoi îndepărtați excesul. Se aplică apoi un dezvoltator pentru a face vizibile defectele. Aceste metode NDT sunt grozave pentru a găsi probleme ascunse care ar putea duce la defectarea supapelor pe drum.
Testarea scurgerii scaunelor
Testarea de scurgere a scaunului este crucială pentru a asigura etanșeitatea supapei de reținere. Scaunele supapei sunt zonele în care discul supapei se etanșează pe corpul supapei pentru a preveni refluxul. Puteți utiliza un tester de scurgeri pentru scaune pentru a verifica orice scurgere la scaune.
Există standarde diferite pentru scurgerile acceptabile din scaun și trebuie să vă asigurați că supapa dvs. îndeplinește aceste standarde. Dacă există scurgeri excesive în scaun, aceasta poate duce la pierderi de energie și la o eficiență redusă a sistemului dumneavoastră. Deci, este important să testați și să corectați orice problemă cu scaunele.
Analiza materialului
Analiza materialelor vă ajută să confirmați că supapa este realizată din materialele potrivite. Puteți utiliza metode precum spectroscopia pentru a analiza compoziția chimică a materialului supapei. Acest lucru este important deoarece utilizarea unui material greșit poate duce la probleme de compatibilitate cu fluidul din sistemul dumneavoastră.
De exemplu, dacă utilizați o supapă într-un mediu corosiv și supapa este realizată dintr-un material care nu este rezistent la coroziune, se va degrada rapid. Deci, făcând o analiză a materialului, vă puteți asigura că supapa va dura atât timp cât ar trebui în condițiile de funcționare date.
Testarea operațională
Testarea operațională implică instalarea efectivă a supapei de reținere într-un sistem și funcționarea acesteia în condiții normale de funcționare. Acesta este testul real al performanței supapei. Puteți observa cum reacționează supapa la modificările debitului, presiunii și temperaturii.
În timpul acestui test, doriți să vă asigurați că supapa se deschide și se închide fără probleme. Nu ar trebui să existe zgomot sau vibrații excesive. Dacă observați probleme în timpul testării operaționale, trebuie să le rezolvați imediat.

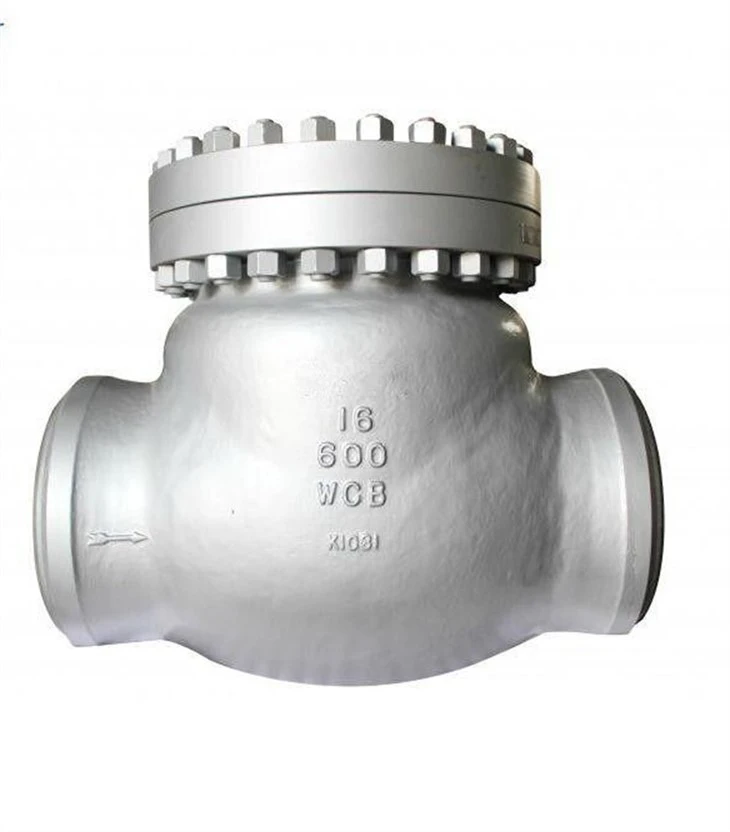

Oferim o gamă largă de supape de înaltă calitate, cum ar fiSupapă de reținere API 6D BWiar celAPI6D Supapă de reținere de tip pivotant la capătul flanșei. Aceste supape sunt supuse unei inspecții stricte folosind metodele pe care tocmai le-am discutat pentru a asigura o calitate de top.
Dacă sunteți în căutarea supapelor de reținere și doriți un furnizor de încredere, nu ezitați să contactați pentru o discuție de achiziție. Suntem aici pentru a vă ajuta să găsiți supapa de reținere perfectă pentru nevoile dvs.
